A la hora de elegir una tabla de pares de apriete para su proyecto, la elección es importante. Cada tabla se adapta a determinados tipos de tornillos, materiales, grados y usos. Unos buenos valores de par de apriete evitan problemas y mantienen la seguridad. Los registros correctos ayudan a su trabajo y hacen que la gente confíe en usted. Puede utilizar la guía rápida para elegir fácilmente la tabla adecuada.
Principales conclusiones
- Elige el tabla de pares de apriete del tornillo derecho para su tornillo. Piense en el tipo de tornillo, el tamaño, el material y dónde lo va a utilizar. Esto ayuda a mantener las cosas seguras y funcionando bien.
- Observe siempre las roscas y la lubricación antes de empezar. Limpia y lubrica las roscas para reducir la fricción. Esto te ayudará a obtener el par de apriete correcto.
- Utilice una llave dinamométrica revisada y que funcione bien. Siga el orden correcto al apretar los tornillos. Esto evita que se produzcan tensiones desiguales y que se rompa el equipo.
- Anota los valores de par y los detalles del proyecto. Llevar un registro ayuda a realizar comprobaciones de calidad y a arreglar cosas más tarde.
- Utilice gráficos de buenas fuentes o normas del sector. Así se asegura de que sus números son correctos. Compruebe siempre que el gráfico se ajusta a sus necesidades de atornillado.
Guía de selección rápida
Árbol de decisión
Puede utilizar este árbol de decisión para reducir sus opciones para una tabla de par de apriete de tornillos. Empiece por el tipo de tornillo que tiene. A continuación, compruebe el material y el grado. A continuación, piense en el entorno en el que utilizará el tornillo.
Qué tipo de tornillo ¿Tienes?
- Tornillo hexagonal estándar
- Tornillo de cabeza cilíndrica
- Tornillo especial o para aplicaciones específicas
¿Cuál es el tamaño del tornillo?
- Pequeño (M6 o inferior / 1/4″ o inferior)
- Mediana (M8-M16 / 5/16″-5/8″)
- Grande (M18 y superior / 3/4″ y superior)
¿Cuál es el material del tornillo? ¿y grado?
- Acero (Grado 5, Grado 8, etc.)
- Acero inoxidable
- Aleación u otros materiales
¿Cuál es el entorno de aplicación?
- Seco
- Lubricado
- Alta temperatura
- Corrosivo
¿Necesita seguir una norma industrial específica?
- Sí (SAE, ISO, ASME)
- No
Consejo: Si responde "especialidad" o "sí" a la norma industrial, debe utilizar una tabla de pares de apriete de tornillos específica del fabricante o de la norma.
Lista de control
Antes de elegir un gráfico, revise esta lista de comprobación. Abarca los factores más importantes que tienen en cuenta los ingenieros, basados en encuestas del sector.
Factor | Descripción |
---|---|
Tamaño | Los tornillos más grandes necesitan más par de apriete. Por ejemplo, los tornillos M6 y M10 tienen diferentes valores de par de apriete. |
Material del perno | El material modifica el par necesario. Los materiales más resistentes pueden soportar valores de par más elevados. |
Estado del hilo | Las roscas oxidadas o sucias aumentan la fricción. Esto puede dar lugar a una aplicación inexacta del par de apriete. |
Lubricación | Los tornillos lubricados necesitan menos par de apriete porque la fricción es menor que con los tornillos secos. |
Paso de rosca | Las roscas gruesas y finas tienen diferentes pasos. Esto afecta al par de apriete necesario. |
Compruebe cada uno de los puntos anteriores antes de elegir una tabla de pares de apriete para tornillos. Así evitará errores y se asegurará de utilizar los valores correctos para su proyecto.
Las 10 mejores tablas de pares de apriete
Tabla de pares de apriete de tornillos Portland
La tabla de pares de apriete de los tornillos Portland le ayuda a encontrar valores de par para muchos tipos y tamaños de tornillos. Muestra el par de apriete que se debe utilizar para diferentes tamaños y materiales de tornillos. Esta tabla se utiliza a menudo en construcción e ingeniería trabajos. La tabla es una guía, por lo que hay que tener en cuenta aspectos como los errores, la rugosidad de la superficie y la lubricación a la hora de apretar los tornillos.
Nota: Fíjate siempre en los consejos del gráfico y modifícalos para tu propio proyecto.
Característica | Descripción |
---|---|
Valores de par | Muestra el par de apriete para muchos tipos y tamaños de elementos de fijación |
Tabla de pares de apriete | Dispone de números de par de apriete para muchos grados y tamaños de elementos de fijación |
Industrias habituales que utilizan este gráfico:
- Construcción
- Ingeniería
Tabla de pares de apriete de tornillos de Imperial Supplies
La tabla de pares de apriete para tornillos de suministros imperiales es útil para realizar comprobaciones rápidas con tornillos imperiales. Enumera los grados SAE comunes y da par de apriete para tornillos secos y lubricados. Puede utilizarlo para arreglar, mantener y trabajar en fábricas.
Consejo: Compruebe siempre el grado y el tamaño del tornillo antes de utilizar el par de apriete.
Tabla de pares de apriete de tornillos métricos fracturados
La tabla de pares de apriete de tornillos métricos de Fractory proporciona números de par de apriete para tornillos métricos. Puede utilizarla para tornillos de acero y acero inoxidable. Muchas personas utilizan esta tabla en fábricas y talleres metalúrgicos. Ayuda a elegir el par de apriete correcto para tornillos métricos en máquinas y edificios.
Tabla de pares de apriete
La tabla de pares de apriete de Engineers Edge sirve tanto para tornillos imperiales como métricos. La tabla enumera el par de apriete más alto para los grados SAE 1 a 8 y cubre las tuercas hexagonales métricas estándar.
Tipo de sujetador | Valor de par (Imperial) | Valor de par (métrico) |
---|---|---|
Tamaños estándar de pernos SAE Grados 1-8 | Valores de par más altos | N/A |
Tuercas hexagonales con par de apriete métrico estándar | N/A | Proporciona los valores de par necesarios |
Este gráfico es bueno para la ingeniería y el diseño en general.
Tabla de pares de apriete de tornillos métricos Misumi
La tabla de pares de apriete de tornillos métricos Misumi le ayuda a encontrar el par de apriete para tornillos métricos de acero y acero inoxidable.
Material | Finalizar |
---|---|
Acero SWCH Equivalente | Tejido liso |
Acero inoxidable 304 Equivalente | Liso Ninguno |
Puede utilizar esta tabla para robots, máquinas y automatización. Abarca los materiales y acabados más comunes, por lo que elegir el par de apriete adecuado es fácil.
Tabla de pares de apriete de imanes útiles
La tabla de pares de apriete de Useful Magnets es muy útil para realizar comprobaciones rápidas en talleres y talleres de reparación. Proporciona números de par de apriete para muchos tamaños y materiales de tornillos. La tabla es fácil de usar y le ayuda a no apretar los tornillos demasiado o demasiado poco.
Tabla de pares de apriete de los tornillos Repair Engineering
La tabla de pares de apriete de tornillos de Repair Engineering proporciona el par de apriete exacto para reparar automóviles.
- La tabla muestra el par de apriete en función de la resistencia del tornillo y la tuerca.
- Garantiza la fuerza de apriete correcta para mayor seguridad.
- La tuerca debe ser tan fuerte o más que el tornillo.
- Un buen agarre de la rosca es importante para un montaje seguro.
Puede utilizar esta tabla en las reparaciones de automóviles para evitar que se rompan los tornillos.
Guía de pares de apriete de Crane Electronics
La Guía electrónica de par de apriete de Crane le ayuda a gestionar el par de apriete con herramientas avanzadas. Esta guía abarca muchos elementos de fijación y ofrece consejos para las herramientas electrónicas de par de apriete. Es ideal para comprobar la calidad en fábricas y cadenas de montaje.
Tablas de normas SAE J429/ASME/ISO
Las tablas de las normas SAE J429, ASME e ISO le ofrecen números de par de apriete aprobados. Estas tablas muestran normas tanto para tornillos imperiales como métricos. Utilícelas cuando su proyecto necesite seguir normas mundiales.
Tablas específicas para fabricantes y aplicaciones
Las tablas de par de los fabricantes indican el par exacto para dispositivos y productos especiales.
- Estos gráficos coinciden con el diseño y los materiales de cada producto.
- Las normas generales ofrecen reglas más amplias, pero puede que no se ajusten a todos los trabajos.
- Por ejemplo, Leviton da un rango de par para los receptáculos dúplex, y Square D pone números de par en los disyuntores.
Consulte siempre los consejos del fabricante cuando trabaje con equipos especiales.
Comparación de los pares de apriete de los tornillos
Tamaños
Es necesario comprobar si la tabla se ajusta a los tamaños de sus tornillos. Algunas tablas sirven para tornillos pequeños. Otras están pensadas para tornillos grandes. La mayoría de las tablas no indican el tamaño más pequeño ni el más grande. Es aconsejable consultar cada tabla antes de iniciar el proyecto.
Tamaño mínimo de los tornillos | Tamaño máximo de los tornillos |
---|---|
N/A | N/A |
Consejo: Consulte siempre el intervalo de tamaños de la tabla antes de apretar los tornillos.
Cobertura material
Los tornillos pueden ser de muchos materiales. Las mejores tablas muestran el par de apriete para tornillos ferrosos y no ferrosos. Puede encontrar el par de apriete para acero, acero inoxidable, bronce y latón. Esto le ayudará a no cometer errores cuando utilice materiales diferentes.
Grado de perno | Tipo de material | Valores de par |
---|---|---|
Grado 2 | Ferrosos | Varios |
Grado 5 | Ferrosos | Varios |
Grado 8 | Ferrosos | Varios |
Acero inoxidable 18-8 | No ferrosos | Varios |
Bronce | No ferrosos | Varios |
Latón | No ferrosos | Varios |
Grado Cobertura
El grado de un tornillo cambia el par de apriete necesario. Unas buenas tablas muestran valores para grados como 8,8, 9,8, 10,9 y 12,9. Puedes hacer coincidir el grado con el par de apriete para mantener la seguridad.
Grado de perno | Par de apriete máximo (Nm) |
---|---|
Grado 8.8 | Valores diferentes para cada tamaño |
Grado 9.8 | Valores diferentes para cada tamaño |
Grado 10.9 | Valores diferentes para cada tamaño |
Grado 12.9 | Valores diferentes para cada tamaño |
Facilidad de uso
Quieres un gráfico que sea rápido y fácil. Algunas tablas tienen calculadoras digitales. Introduce el tamaño y el grado del tornillo para obtener el par de apriete. Estas herramientas pueden funcionar en teléfonos, por lo que puedes utilizarlas en cualquier lugar.
Característica | Descripción |
---|---|
Calculadora digital | Permite introducir la información del tornillo y obtener el par de apriete rápidamente. |
Compatibilidad móvil | Las calculadoras digitales pueden funcionar en teléfonos o tabletas. |
Nota: Una simple tabla de pares de apriete de tornillos le ayuda a trabajar más rápido y a cometer menos errores.
Elegir un gráfico
Requisitos del proyecto
Siempre debe empezar por analizar las necesidades de su proyecto. Piense en lo que está construyendo o arreglando. Algunos proyectos deben seguir normas industriales estrictas. Otros pueden permitir más flexibilidad. Si trabajas en puentes, máquinas o vehículos, debes utilizar tablas que se ajusten a esas normas. Anota los tamaños de los tornillos, el número de tornillos y cualquier instrucción especial. Este paso le ayudará a evitar errores posteriores.
Material y calidad

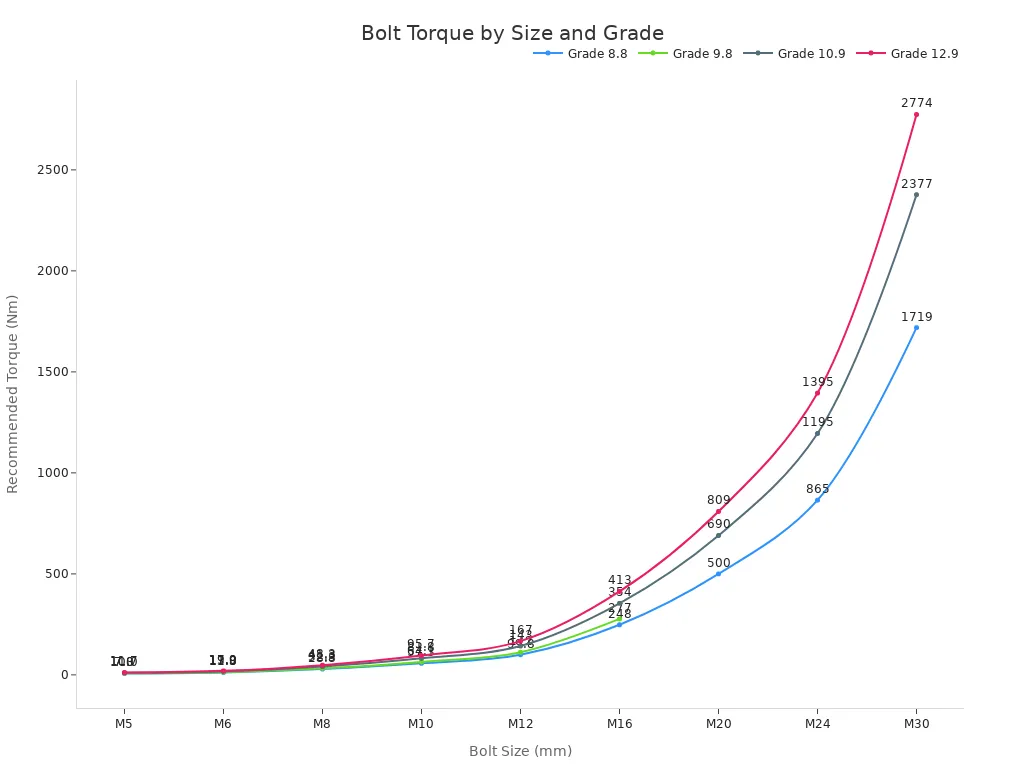

Tornillo material y grado cambiar el par de apriete necesario. Los tornillos más fuertes pueden soportar más fuerza. Podemos verlo en la siguiente tabla. Por ejemplo, un tornillo M10 de grado 8.8 necesita 57,3 Nm, pero en el grado 12.9, necesita 95,7 Nm. Adapte siempre la tabla al grado y material de su tornillo.
Tamaño del tornillo (mm) | Grado 8.8 (Nm) | Grado 9.8 (Nm) | Grado 10.9 (Nm) | Grado 12,9 (Nm) |
---|---|---|---|---|
M5 | 7.0 | 7.8 | 10.0 | 11.7 |
M6 | 11.8 | 13.3 | 17.0 | 19.9 |
M8 | 28.8 | 32.3 | 41.3 | 48.3 |
M10 | 57.3 | 64.1 | 81.8 | 95.7 |
M12 | 99.8 | 112 | 143 | 167 |
M16 | 248 | 277 | 354 | 413 |
M20 | 500 | N/A | 690 | 809 |
M24 | 865 | N/A | 1195 | 1395 |
M30 | 1719 | N/A | 2377 | 2774 |
Consejo: Compruebe siempre tanto el tamaño como el grado antes de utilizar un valor de par de apriete.
Entorno de aplicación
El lugar donde se utiliza el tornillo modifica el par de apriete necesario. El calor, la humedad o los productos químicos pueden afectar al apriete del tornillo. Por ejemplo, los pernos en motores calientes o zonas húmedas pueden necesitar un par de apriete diferente. La siguiente tabla muestra cómo el entorno puede cambiar sus resultados.
Factor medioambiental | Impacto en la aplicación del par |
---|---|
Temperatura | Las fluctuaciones pueden provocar dilataciones o contracciones térmicas que afectan a la fuerza de sujeción y a la eficacia del par de apriete. |
Humedad | Puede provocar corrosión, alterando las características de fricción de las roscas. |
Exposición química | Degrada los lubricantes, afectando a su eficacia y al par de apriete necesario para unas conexiones seguras. |
Nota: Si trabaja en entornos difíciles, elija un gráfico que cubra esas condiciones.
Precisión de los gráficos
Quieres un gráfico que te dé cifras fiables. Busque gráficos de fuentes fiables o normas del sector. Algunas tablas incluyen notas adicionales para casos especiales. Compruebe siempre los números y asegúrese de que la tabla coincide con sus tornillos y su proyecto. Utilizar la tabla de pares de apriete correcta le ayudará a evitar fallos y a mantener la seguridad en su trabajo.
Errores y consejos
Errores comunes
Puede que cometer errores al utilizar tablas de par de apriete de tornillos. Estos errores pueden hacer que las cosas no sean seguras o romper el equipo. He aquí algunos problemas comunes:
- Galling and seizing se producen cuando los cierres de acero inoxidable o aluminio se pegan por fricción. No se pueden separar fácilmente.
- La imprecisión de la herramienta se produce cuando las llaves dinamométricas no están calibradas. Esto da lugar a cifras de par de apriete erróneas.
- Apretar los tornillos en el orden incorrecto provoca una tensión desigual. La articulación puede doblarse o romperse.
- La fricción cambia si las roscas están sucias, dañadas o secas. Aunque la llave muestre el número correcto, el par de apriete real puede ser diferente.
- Un apriete excesivo estira demasiado los tornillos. Esto los debilita y pueden romperse.
- Un apriete insuficiente no produce suficiente fuerza de apriete. La junta puede aflojarse más tarde.
- Un par de apriete desigual en muchos tornillos proporciona una presión de apriete diferente.
Consejo: Compruebe siempre sus herramientas. Siga el orden de apriete correcto. Limpie y engrase las roscas antes de unir los tornillos.
Buenas prácticas
Puede obtener mejores resultados utilizando buenos métodos. Elija una tabla de pares de apriete que se adapte a su tipo, material y calidad de tornillo. Anote todos los valores de par y consérvelos para más tarde.
- Utilice una llave dinamométrica calibrada para cada trabajo.
- Limpie y engrase las roscas para reducir la fricción y obtener el par de apriete adecuado.
- Apriete los tornillos en el orden correcto para repartir la tensión uniformemente.
- Compruebe el grado y el tamaño del tornillo antes de utilizar el par de apriete.
"K es tu variable de fricción. Se mantiene igual, pero puede cambiar porque K depende de acabados como el óxido negro o el cincado. ¿Utiliza lubricante de molibdeno o antiagarrotamiento de cobre? Incluso los fijadores de roscas pueden funcionar como lubricante al principio".
"La ecuación funciona bien, pero hay que comprobar cada trabajo para encontrar el mejor valor de par".
La fórmula T = KDP ayuda a calcular el par de apriete. K significa el factor de fricción, que cambia con los lubricantes, los revestimientos y el estado de la rosca. Es necesario tener en cuenta estos factores para obtener la carga de apriete correcta. La fricción modifica el funcionamiento conjunto del par y la fuerza de apriete. Observe siempre su trabajo y cambie los valores de par si es necesario.
Nota: Utilizar el par de apriete correcto mantiene sus tornillos seguros y fuertes. Los buenos registros ayudan a realizar comprobaciones de calidad y futuras reparaciones.
Debe elegir una tabla de pares de apriete de tornillos que se ajuste a su proyecto. Haga coincidir la tabla con el material, el grado y la forma en que utilizará el tornillo. Comprueba siempre la procedencia de la tabla y lee las instrucciones. Esto ayuda a evitar fugas y a que todo funcione bien. Utiliza herramientas digitales que muestren los resultados de inmediato para una mayor precisión. Después de montarlo todo, comprueba el par de apriete con un Programa de auditoría de par. Asegúrate de que tus herramientas están calibradas y recurre a servicios de confianza para ello. Anote todo su trabajo y lleve un buen registro. Prepárate para las auditorías repasando a menudo tus pasos.
Preguntas más frecuentes
¿Qué ocurre si se utiliza una tabla de pares de apriete incorrecta?
Si utiliza la tabla incorrecta, los tornillos pueden estar demasiado flojos o demasiado apretados. Esto puede hacer que los tornillos se rompan, provoquen fugas o hagan que las cosas no sean seguras. Elija siempre una tabla que coincida con el tamaño, la calidad y el material del tornillo.
¿Se puede utilizar una tabla de pares métricos para tornillos imperiales?
No debe utilizar una tabla métrica para tornillos imperiales. Los tornillos métricos e imperiales utilizan medidas y reglas diferentes. Utilice siempre una tabla que coincida con el sistema de medida de su tornillo.
¿Con qué frecuencia debe calibrar su llave dinamométrica?
Debe comprobar su llave dinamométrica cada 5.000 usos o una vez al año, lo que ocurra primero. Comprobarla a menudo te ayuda a utilizar el par de apriete correcto y mantiene la seguridad en tu trabajo.
¿Los tornillos lubricados necesitan menos par de apriete?
Sí, los tornillos lubricados necesitan menos par de apriete. La lubricación hace que los tornillos giren más fácilmente, por lo que no se necesita tanta fuerza. Compruebe siempre si la tabla indica el par de apriete para tornillos lubricados o secos.
